PWM Fan Driver + Web Monitor

为 OEC-Turbo (RK3566) 适配的 4 线 PWM 风扇驱动：CPU / 硬盘双温度自适应、Web 面板，现提供飞牛 fnOS 应用包。

下载

  • 网盘目录：pan.runyf.cn/downloads/pwnfan（应用包、脚本、历史版本）
  • 非飞牛系统：curl -fL https://dl.runyf.cn/pwnfan/install.sh | sudo bash

硬件接线

风扇线颜色接法
GND黑外部 12V 电源 GND
12V黄/红外部 12V 电源正极
TACH绿/黄TX（转速读取）
PWM蓝RX（控制信号）

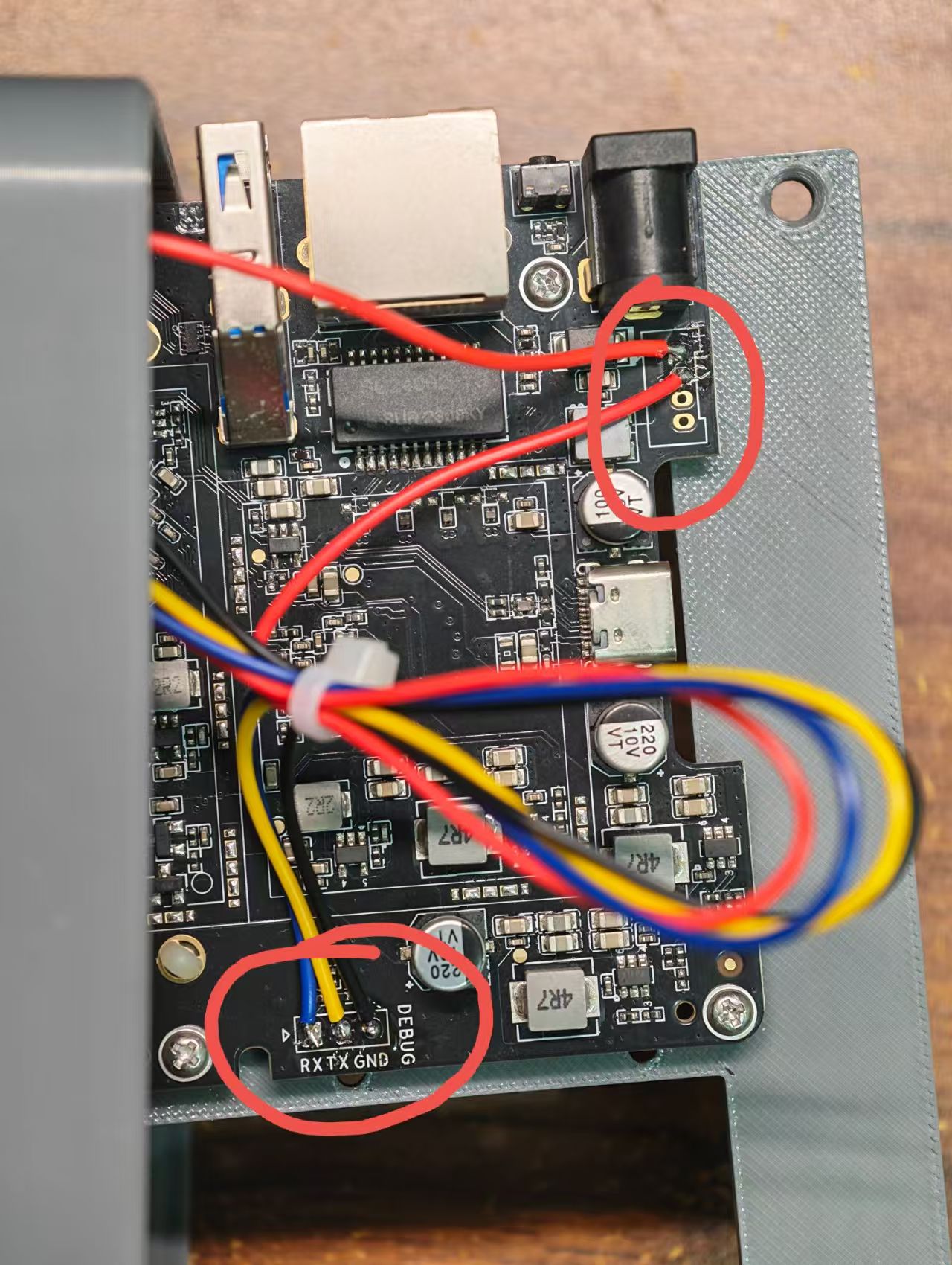

OEC 风扇接线

飞牛 fnOS 安装（推荐）

  1. 下载上面的 pwm-fan-1.9.0-arm64.fpk；
  2. 飞牛「应用中心 → 手动安装」上传，安装完成后桌面出现「PWM 风扇控制」；
  3. 点桌面图标打开面板。应用通过飞牛统一网关访问（/app/pwm-fan），由飞牛校验登录态后转发到应用内的 Unix socket，不监听 8081 端口，局域网无法直连。

应用不开放独立端口：面板通过飞牛统一网关 /app/pwm-fan 访问，由飞牛校验登录态后转发；局域网直接访问 设备IP:8081 不可用。

从旧脚本迁移：先清理旧服务（点击展开）

如果之前用一键脚本装过（/opt/pwm-fan + systemd），请先清理，否则会抢 GPIO 和端口：

sudo systemctl disable --now pwm-fan pwm-fan-web
sudo rm -f /etc/systemd/system/pwm-fan.service /etc/systemd/system/pwm-fan-web.service
sudo systemctl daemon-reload
sudo rm -rf /opt/pwm-fan

功能

  • CPU + 硬盘双温度自适应：硬盘工作时 CPU / 硬盘两路取较高档位；硬盘休眠时只用 CPU 温度，且探测过程不会唤醒硬盘
  • 实时曲线：首页显示最近 10 分钟的 CPU / 硬盘温度，以及占空比、转速
  • 曲线编辑：温度曲线可在坐标轴上直接拖动控制点，支持一键恢复默认
  • 手动模式：0~100% 滑杆 + 快捷档位（仅 Manual 模式显示）
  • GPIO 可配置：PWM / TACH 的 gpiochip 与引脚都能改，默认适配 OEC（gpiochip0 / pin24 / TACH pin25）

界面预览

PWM 风扇控制主界面
温度设置界面

温度策略与默认曲线

曲线默认控制点
CPU42°C → 0%；50°C → 30%；60°C → 65%；70°C → 100%
硬盘40°C → 0%；45°C → 25%；50°C → 60%；55°C → 100%

依据：RK3566 的 Tj 上限约 85°C，70°C 全速留出余量；机械硬盘建议长期不超过 50°C；4 线风扇的启动占空比通常需要 20~30%，所以第一段非零点给到 30%。

非飞牛系统（Armbian 等）

# root 机器
curl -fL https://dl.runyf.cn/pwnfan/install.sh | sudo bash

# 手动部署后访问
http://设备IP:8081

配置入口

  • 温度设置（面板右上角）：曲线编辑、CPU 回差
  • 高级设置（⚙）：GPIO 引脚
  • 配置保存在 /etc/pwm-fan.json，温度曲线保存后立即生效；GPIO 修改需重启应用

注意事项

GPIO 占用：pin24 在部分固件下与 UART2 复用。飞牛 OEC 镜像实测可以共存，不要只看内核参数里的 console=ttyS2；只有报 GPIO 被占用（EBUSY）时才需要排查旧服务或串口。

更新记录

版本更新
1.9.0

改用飞牛统一网关，不再监听 8081 端口；更换应用图标

1.8.x

实时温度/风扇曲线、曲线拖动编辑、手动控制仅在 Manual 显示、设置拆分为「温度设置 / 高级设置」

1.7.0

CPU + 硬盘双温度自适应，硬盘休眠时不读盘、不唤醒
