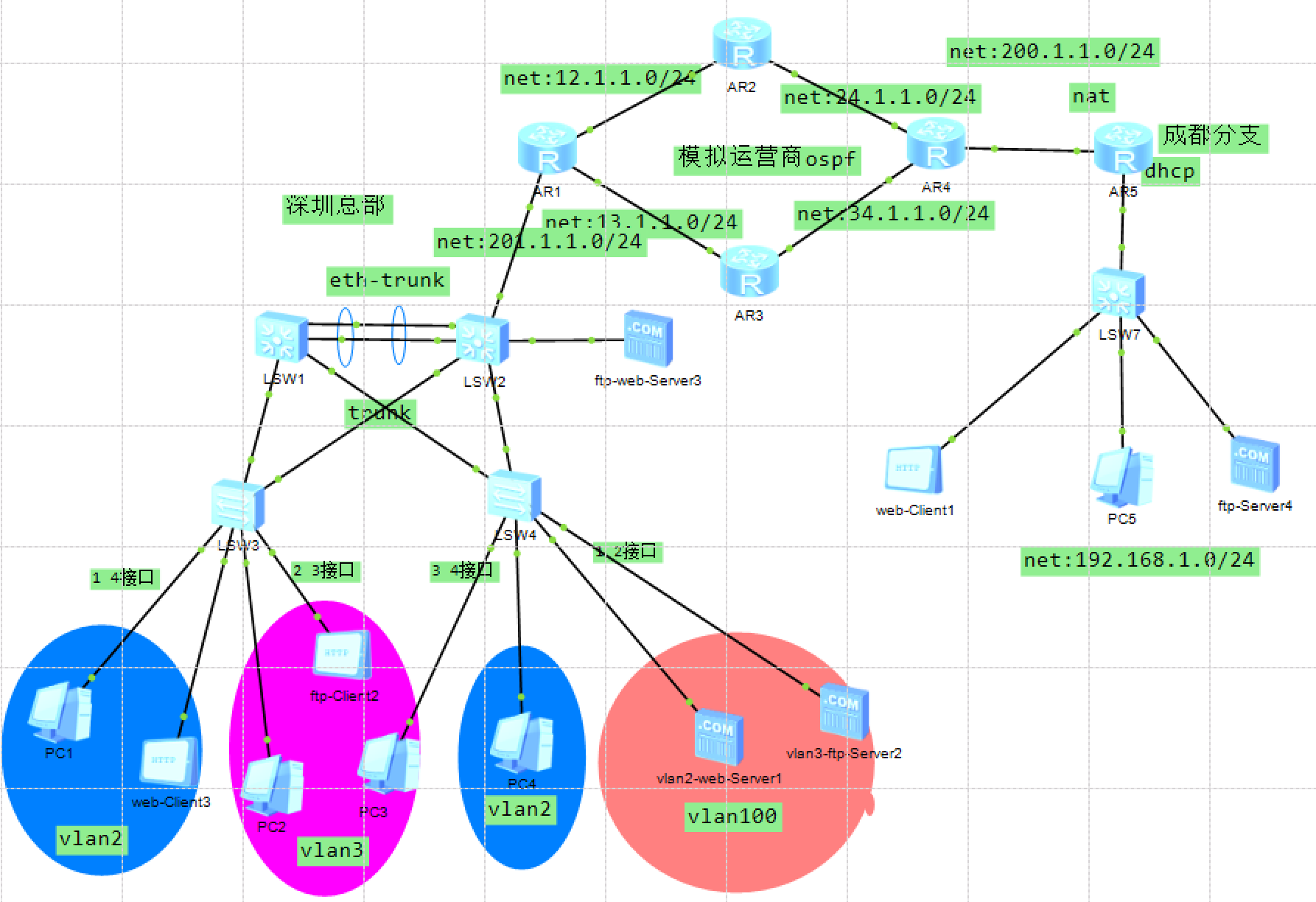

屏幕截图 2021-08-08 142458.png

一、需求

深圳总部数据中心

  1. 汇聚交换机保证网络带宽及可靠性,必须使用链路汇聚,汇聚端口需要开启trunk允许所有VLAN通过;(eth-trunk)
  2. 中心交换机要保证设备冗余和线路备份,需要搭建成两两环路(形成环路的线一定要使用trunk保证所有VLAN通过),需要用到生成树RSTP,接入层交换机连接的电脑必须开启边缘端口,且同步开启BPDU保护,根交换机要开启根保护;(stp、rstp)
  3. 数据中心机房里面需要满足三个VLAN的需求,服务器放在单独VLAN100里面;然后设置VLAN2和VLAN3两个部门,允许通过hybrid访问到服务器VLAN100里面的设备;vlan2里面的web-client设备访问到VLAN100里面的web-server,vlan3里面的ftp-client设备访问到VLAN100里面的ftp-server,这些设备的接口必须要使用hybrid才能访问,其他PC设备可以通过access口访问同一个VLAN里面的设备。(vlan、trunk、hybrid)
  4. 根交换机需要开启三层路由功能,保证不同VLAN之间能实现互访。(三层交换机路由)
  5. 根交换机需要单独连接到核心路由器,在默认VLAN1里面需要配置发布到公网的服务器。
  6. 根交换机需要通过OSPF协议发布路由到公网里面,并且要使用接口认证方式发布。
  7. 运营商所有的路由器都采用OSPF协议学习路由。
  8. 深圳总部路由器需要开启AAA认证功能,需要建立三个域FTP、telnet、ssh域,每个域里面需要开启本地认证和授权的账号,分别为不同服务提供账号和密码。总部路由器同时需要开启ftp\SSH\telnet服务(ftp、telnet、ssh、aaa,开启环回接口lo:1.1.1.1/32实现多路访问)

成都分支

  1. 成都分支内网IP地址分配需要路由器开启DHCP协议进行分配。(dhcp)
  2. 成都内网私有地址只能通过NAT技术访问公网。(SNAT技术)
  3. 开启成都分支访问深圳总部公网服务器;
  4. 禁止成都分支访问深圳总部公网服务器;(高级acl访问控制)
  5. 成都分支通过ftp、telnet、ssh等集中远程访问工具,实现文件系统基本命令的使用配置和远程路由器配置。(ftp、telnet、ssh、aaa、dir,copy,move,cd…)
  6. 开启外网或者深圳总部内网能访问到成都分支私网服务器;(DNAT技术:nat server)
  7. 成都分支需要开启默认路由实现公网任何地点的访问。(route-static)
    [/tab]

    二、配置接口IP地址

    路由器R1

    system-view
    sysname szzb
    interface GigabitEthernet0/0/0
    ip address 12.1.1.1 255.255.255.0
    interface GigabitEthernet0/0/1
    ip address 13.1.1.1 255.255.255.0
    interface GigabitEthernet0/0/2
    ip address 201.1.1.1 255.255.255.0

路由器R2

system-view
sysname R2
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 24.1.1.2 255.255.255.0

路由器R3

system-view
sysname R3
interface GigabitEthernet0/0/0
ip address 13.1.1.3 255.255.255.0
interface GigabitEthernet0/0/1
ip address 34.1.1.3 255.255.255.0

路由器R4

system-view
sysname R4
interface GigabitEthernet0/0/0
ip address 24.1.1.4 255.255.255.0
interface GigabitEthernet0/0/1
ip address 34.1.1.4 255.255.255.0
interface GigabitEthernet0/0/2
ip address 200.1.1.1 255.255.255.0

路由器R5

system-view
sysname cdfz
interface GigabitEthernet0/0/0
ip address 200.1.1.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.1.254 255.255.255.0

交换机SW2

system-view
sysname sw2
vlan batch 2 to 3 100
interface Vlanif1
ip address 201.1.1.2 255.255.255.0
interface Vlanif2
ip address 172.16.2.254 255.255.255.0
interface Vlanif3
ip address 172.16.3.254 255.255.255.0

三、深圳总部

SW2

配置链路聚合

system-view
interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/1
eth-trunk 1
interface GigabitEthernet0/0/2
eth-trunk 1

配置接口模式

vlan batch 2 to 3 100
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 2 to 4094

开启rstp根保护

stp mode rstp
interface Eth-Trunk1
stp root-protection
interface GigabitEthernet 0/0/3
stp root-protection
interface GigabitEthernet 0/0/4
stp root-protection

SW1

配置链路聚合

system-view
interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/1
eth-trunk 1
interface GigabitEthernet0/0/2
eth-trunk 1

配置接口模式trunk

vlan batch 2 to 3 100
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 2 to 4094

设置STP模式为rstp

stp mode rstp

SW3

system-view
vlan batch 2 to 3 100
interface Ethernet0/0/1
port link-type access
port default vlan 2
interface Ethernet0/0/2
port link-type access
port default vlan 3

interface Ethernet0/0/3
port hybrid pvid vlan 3
port hybrid untagged vlan 3 100
interface Ethernet0/0/4
port hybrid pvid vlan 2
port hybrid untagged vlan 2 100

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094

配套RSTP

stp mode rstp
stp bpdu-protection
interface Ethernet0/0/1
stp edged-port enable
interface Ethernet0/0/2
stp edged-port enable
interface Ethernet0/0/3
stp edged-port enable
interface Ethernet0/0/4
stp edged-port enable

SW4

system-view
vlan batch 2 to 3 100
interface Ethernet0/0/1
port hybrid pvid vlan 100
port hybrid untagged vlan 2 to 3 100
interface Ethernet0/0/2
port hybrid pvid vlan 100
port hybrid untagged vlan 2 to 3 100

interface Ethernet0/0/3
port hybrid pvid vlan 3
port hybrid untagged vlan 3 100
interface Ethernet0/0/4
port hybrid pvid vlan 2
port hybrid untagged vlan 2 100

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094

配置RSTP

stp mode rstp
stp bpdu-protection
interface Ethernet0/0/1
stp edged-port enable
interface Ethernet0/0/2
stp edged-port enable
interface Ethernet0/0/3
stp edged-port enable
interface Ethernet0/0/4
stp edged-port enable

四、配置运营商OSPF

路由器R1

ospf 1 router-id 1.1.1.1
area 0
network 0.0.0.0 0.0.0.0
#配置接口认证
interface GigabitEthernet 0/0/2
ospf authentication-mode md5 1 cipher 123456

路由器R2

ospf 1 router-id 2.2.2.2
area 0
network 0.0.0.0 0.0.0.0

路由器R3

ospf 1 router-id 3.3.3.3
area 0
network 0.0.0.0 0.0.0.0

路由器R4

ospf 1 router-id 4.4.4.4
area 0
network 0.0.0.0 0.0.0.0

ip route-static 192.168.1.0 24 200.1.1.2
ospf 1
import-route static

交换机SW2

ospf 1 router-id 201.201.201.201
area 0
network 201.1.1.0 0.0.0.255
network 172.16.0.0 0.0.255.255

#配置接口认证
interface Vlanif 1
ospf authentication-mode md5 1 cipher 123456

五、成都分支

路由器R5

配置DHCP

dhcp enable
ip pool pool1
network 192.168.1.0 mask 24
gateway-list 192.168.1.254
interface GigabitEthernet 0/0/1
dhcp select global

配置nat,使用 easy ip技术

acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255
interface GigabitEthernet 0/0/0
nat outbound 2000

ip route-static 0.0.0.0 0 200.1.1.1
#配置默认路由,和nat搭配使用

配置高级ACl

acl number 3000
rule 5 deny tcp source 192.168.1.0 0.0.0.255 destination 201.1.1.3 0 destination-port range ftp ftp-data
rule 10 deny tcp source 192.168.1.0 0.0.0.255 destination 201.1.1.3 0 destination-port eq www
interface GigabitEthernet 0/0/1
traffic-filter inbound acl 3000

配置nat servre

interface GigabitEthernet 0/0/0
 nat server protocol tcp global 200.1.1.3 ftp inside 192.168.1.2 ftp



六、配置 ftp telnet ssh 建立域,aaa认证

路由器R1

配置环回网卡

interface LoopBack0
ip address 1.1.1.1 255.255.255.255

配置AAA认证授权

aaa
authentication-scheme szzb_authe
authorization-scheme szzb_autho
domain ftp
authentication-scheme szzb_authe
authorization-scheme szzb_autho
domain telnet
authentication-scheme szzb_authe
authorization-scheme szzb_autho
domain ssh
authentication-scheme szzb_authe
authorization-scheme szzb_autho

配置用户

local-user ftp@ftp password cipher 123456
local-user ftp@ftp privilege level 15
local-user ftp@ftp ftp-directory flash:
local-user ftp@ftp service-type ftp
local-user ssh@ssh password cipher 123456
local-user ssh@ssh privilege level 15
local-user ssh@ssh service-type ssh
local-user telnet@telnet password cipher 123456
local-user telnet@telnet privilege level 15
local-user telnet@telnet service-type telnet

放开协议及接口

user-interface vty 0 4
authentication-mode aaa
protocol inbound all

开启对应服务

ftp server enable
telnet server enable
stelnet server enable

七、验证

在pc5上验证dhcp

ipconfig查看验证

在pc5上验证nat技术

ping 172.16.2.2
抓包查看数据包源地址是否是200.1.1.2

在Web-Client1上验证高级ACL功能

是否能访问20.1.1.3的ftp www
不能访问为正确

在Web-Client3上测试nat server

通过ftp访问192.168.1.2、201.1.1.3
测试nat-servers是否配置正确
